21春学期《结构力学基础》在线平时作业2

阅读:26 更新时间:2021-06-04 02:12:34

21春学期《结构力学基础》在线平时作业2


------------------------
1.以下说法错误的是(   )
A.

在对称弯曲情况下,变形后梁的轴线将成为一条平面曲线


B.

挠度是截面形心垂直于轴线方向的线位移


C.

挠度和转角是度量梁弯曲变形的基本量


D.

挠度是截面形心沿轴线方向的线位移


答案请点我要此答案,或联系QQ

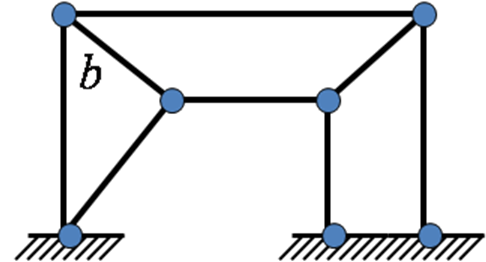

2.下图所示体系的自由度数(   )


A.1
B.-1
C.0
D.2
答案请点我要此答案,或联系QQ

3.下图所示结构,AB=1m, F1=10 kN,作用于AB 的中点,F2=5 kN ,M=5 kNm, BC=0.5m,则A处的约束反力(  )
A.

向右的约束反力Fx=10kN,向上的约束反力Fy=5kN,约束反力偶m=12.5kNm,顺时针


B.

向左的约束反力Fx=10kN,向上的约束反力Fy=5kN,约束反力偶m=2.5kNm,逆时针


C.

向左的约束反力Fx=10kN,向上的约束反力Fy=5kN,约束反力偶m=10kNm,逆时针


D.

向左的约束反力Fx=10kN,向上的约束反力Fy=5kN,约束反力偶m=12.5kNm,逆时针


答案请点我要此答案,或联系QQ

4.下面描述做不正确的是(   )
A.

固定端也称作插入端


B.

光滑面约束的约束反力方向一定与接触面垂直


C.

没有主动力作用的构件一定是二力杆


D.

柔性体约束不能给被约束物体压力作用


答案请点我要此答案,或联系QQ

5.固定端约束及反力的特点不包括(  )
A.

被约束处不能有转角产生


B.

被约束处不能有线位移产生


C.

反力通常包括约束反力偶


D.

只给被约束物体正交分解的约束反力


答案请点我要此答案,或联系QQ

6.下面物体的整体受力图哪个是正确的( )


答案请点我要此答案,或联系QQ

7.矩形截面梁当横截面的高度增加一倍,宽度减小一半时,从正应力强度条件考虑,该梁的承载能力的变化为(
A.

不变


B.

增大一倍


C.

减小一半


D.

增大三倍


答案请点我要此答案,或联系QQ

8.下面描述不正确的是(   )


A.

固定端也称作插入端


B.

光滑面约束的约束反力方向一定与接触面垂直


C.

没有主动力作用的构件一定是二力杆


D.

柔性体约束不能给被约束物体压力作用


答案请点我要此答案,或联系QQ

9.固定端约束的特点不包括( )
A.被约束处不能有转角产生
B.被约束处不能有位移产生
C.约束反力通常包括约束反力偶
D.只给被约束物体正交分解的约束反力
答案请点我要此答案,或联系QQ

10.图示刚架中, AB杆件B处的弯矩为


A.Pl (左侧受拉)
B.0
C.Pl (右侧受拉)
D.2Pl (左侧受拉)
答案请点我要此答案,或联系QQ

11.图示刚架中, A处的弯矩为
A.Pl (右侧受拉)
B.0
C.Pl (左侧受拉)
D.P (左侧受拉)
答案请点我要此答案,或联系QQ

12.等截面直梁如图所示,如果截面面积不变,以下哪种截面形状梁的强度最高(  无标题.png


答案请点我要此答案,或联系QQ

13.图示中高宽比h/b=2的矩形截面梁,若将梁的横截面由竖放(图(a))改为平放(图(b)),其他条件不变,则梁的最大挠度和最大正应力分别为原来的()倍。
A.

22


B.

42


C.

44


D.

84


答案请点我要此答案,或联系QQ

14.变截面圆杆,image.pngAB段面积image.pngBC段面积image.png,两段长度均为500mm,E=200GPa, 则杆件的总变形量为(   )
A.

0.125mm


B.

-0.075mm


C.

-0.2mm


D.

0.325mm


答案请点我要此答案,或联系QQ

15.下面的叙述哪个是正确的(     )
A.

自由度等于零一定是几何不变体系


B.

自由度小于零一定是有多余约束的几何不变体系


C.

自由度大于零一定是几何可变体系


D.

有多余约束的几何不变体系自由度一定大于零


答案请点我要此答案,或联系QQ

------------------------
1.截面和长度相同的两根杆,受相同的轴向拉力作用发生轴向拉压变形,一根为铁,一根为钢,两根杆的应力不同
T.对
F.错
答案请点我要此答案,或联系QQ

2.刚架上分布载荷作用区段的剪力图为直线
A.正确
B.错误
答案请点我要此答案,或联系QQ

3.平面一般力系平衡方程的坐标系必须是水平和竖直的
T.对
F.错
答案请点我要此答案,或联系QQ

4.约束反力的大小随着主动力的大小变化
A.正确
B.错误
答案请点我要此答案,或联系QQ

5.两个刚片通过三个链杆相连,若三链杆交于一点,必然会组成瞬变体系
A.正确
B.错误
答案请点我要此答案,或联系QQ

6.两个刚片通过三个链杆相连,若三链杆平行,但长度不相等,则组成瞬变体系
T.对
F.错
答案请点我要此答案,或联系QQ

7.梁弯曲时,横截面上中性轴上各点的正应变等于零
T.对
F.错
答案请点我要此答案,或联系QQ

8.刚架通常是由横梁、立柱通过刚结点和铰接点构成的。
A.正确
B.错误
答案请点我要此答案,或联系QQ

9.受剪切变形的构件可能会发生剪切或挤压破坏
A.正确
B.错误
答案请点我要此答案,或联系QQ

10.梁的内力符号规定为使分离体逆时针转动的剪力为正
T.对
F.错
答案请点我要此答案,或联系QQ

11.光滑面约束给被约束物体的约束反力方向沿接触面的切线方向
A.正确
B.错误
答案请点我要此答案,或联系QQ

12.平面汇交力系平衡方程的坐标轴一定要相互垂直
A.正确
B.错误
答案请点我要此答案,或联系QQ

13.刚架上分布载荷作用区段的剪力图为抛物线
A.正确
B.错误
答案请点我要此答案,或联系QQ

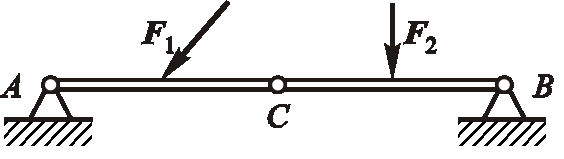

14.下图所示结构中AC和BC都是二力杆


A.对
B.错
答案请点我要此答案,或联系QQ

15.两根杆件通过一个刚结点相连,若结点没有集中力偶作用,连接处,两杆杆端的弯矩值必相
T.对
F.错
答案请点我要此答案,或联系QQ

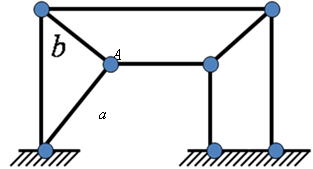

16.下图中a 、b杆和A结点构成二元体,可以从体系中去除,不影响几何组成分析的结论
A.对
B.错
答案请点我要此答案,或联系QQ

17.平面汇交力系可以列出三个独立的平衡方程
A.正确
B.错误
答案请点我要此答案,或联系QQ

18.刚架中,某杆件的自由端没有载荷作用,该处的弯矩值一定为零
A.正确
B.错误
答案请点我要此答案,或联系QQ

19.两个刚片通过三个链杆相连,若三链杆交于一点,必然会组成无多余约束的几何不变体系
A.正确
B.错误
答案请点我要此答案,或联系QQ

20.连接n个杆件的复铰相当于n-1个单铰。
T.对
F.错
答案请点我要此答案,或联系QQ
